設計標準API 6D& GBT 19672
結構長度ASME/ANSI B16.5&B16.47a
連接法蘭ASME API GB&B16.25、GB、JBHG、JS、EN、DIN
檢驗與試驗API 6D & GB/T 19672
概述：

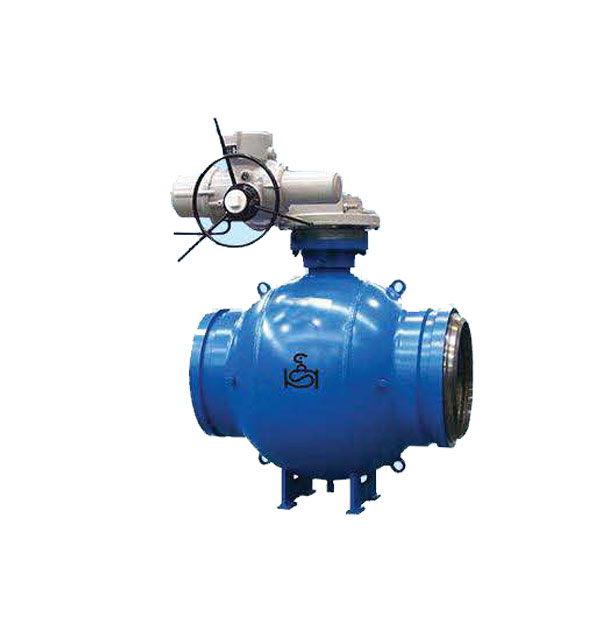

高性能全焊Z管線球閥是我公司開發的新型產品，廣泛使用在石油、天然氣長輸管線及液化氣、煤氣等行業作為開-關型控制元件，具有獨特而先進的設計:閥體采用兩個鍛造的半球形體在中部采用一道焊縫焊接而成，使閥門的重量輕，強度和剛度大，同時徹底的消除了介質外漏的可能;球休固定;閥門所有的金屬零件完全鍛造;閥座的密封設計是采用獨特的兩道軟密封及金屬密封形成三次密封，閥座活塞精心設計保證密封可靠，使用壽命長;同時開關扭矩輕，易操作，使用安全，免維護。
產品特點：
全通徑或縮徑設計。
閥體采用2個鍛造的半球體焊接而成，杜絕了介質的外漏。
球體固定，閥桿防吹出，閥桿多級密封。
浮動雙閥座。雙向密封，雙軟密封圖與金屬形成三次密封。
雙阻塞雙泄放弋DBB]結構。
防火設計,符合API6O7IAPI 6FA。
防靜電設計、符合BS5351。
中腔超壓自動泄放。
閥座和閥桿帶緊急注脂密封結構及裝置。
開關靈活,易操作,壽命長，免維護。
